วาล์วลูกบอลลอยแบบแมนนวล

บทนำ: อุปกรณ์สำคัญในระบบท่อสมัยใหม่

ในโลกอันกว้างใหญ่และซับซ้อนของการควบคุมของเหลวในอุตสาหกรรม มีส่วนประกอบเพียงไม่กี่ชิ้นที่พบเห็นได้ทั่วไปและมีความสำคัญอย่างยิ่งยวดเท่ากับ...วาล์วลูกบอลในบรรดาวาล์วต่างๆ วาล์วบอลลอยแบบแมนนวลโดดเด่นในฐานะโซลูชันพื้นฐานและเชื่อถือได้สูงสำหรับการใช้งานแบบเปิด/ปิด นับตั้งแต่มีการใช้งานอย่างแพร่หลายในทศวรรษ 1950 วาล์วประเภทนี้ได้พัฒนาเป็นหมวดหมู่หลักที่ได้รับความนิยมเนื่องจากความเรียบง่าย ประสิทธิภาพ และความอเนกประสงค์ การทำงานโดยการหมุนด้ามจับหรือล้อหมุนเพียงหนึ่งในสี่รอบ จะแสดงสถานะการเปิดหรือปิดอย่างชัดเจน คู่มือฉบับนี้จะเจาะลึกถึงวาล์วบอลลอยแบบแมนนวล สำรวจการทำงานภายใน วัสดุ ข้อดี การใช้งาน และเกณฑ์การเลือกที่สำคัญ เพื่อช่วยให้คุณเข้าใจว่าทำไมจึงยังคงเป็นตัวเลือกที่วิศวกรในอุตสาหกรรมต่างๆ นิยมใช้

แผนภาพโครงสร้างของวาล์วลูกบอลลอยตัว - รัฐนิวเซาท์เวลส์

บทที่ 1: ทำความเข้าใจหลักการออกแบบและการทำงานพื้นฐาน

1.1 วาล์วบอลลอยแบบแมนนวลคืออะไร?

คู่มือวาล์วลูกบอลลอยตัววาล์วชนิดนี้เป็นวาล์วหมุน 90 องศาชนิดหนึ่ง ที่ใช้ลูกบอลกลวงมีรูพรุนและหมุนได้เพื่อควบคุมการไหลของของเหลว การออกแบบแบบ "ลอยตัว" เป็นจุดเด่นสำคัญ ในโครงสร้างนี้ ลูกบอลไม่ได้ยึดติดกับก้านอย่างแน่นหนา แต่จะลอยตัวได้เล็กน้อยระหว่างวงแหวนรองรับที่ยืดหยุ่นได้สองวง

1.2 กลไก "ลอยตัว": เจาะลึกรายละเอียดเพิ่มเติม

ความมหัศจรรย์ของความสามารถในการปิดผนึกนั้นอยู่ที่การทำงานแบบลอยตัวนี้ ต่อไปนี้คือคำอธิบายทีละขั้นตอนของกลไก:

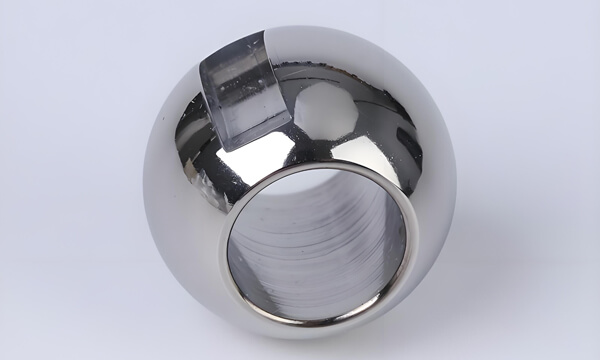

ลูกบอลวาล์ว - ชนิดลอยตัว

ตำแหน่งงานว่าง:เมื่อหมุนวงล้อหรือคันโยกเพื่อเปิดวาล์ว รู (ช่อง) ของลูกบอลจะตรงกับทางเข้าและทางออกของวาล์วอย่างสมบูรณ์ ทำให้เกิดทางเดินของไหลที่ตรงและไม่มีสิ่งกีดขวาง ซึ่งช่วยลดการสูญเสียแรงดันให้น้อยที่สุด
เริ่มดำเนินการปิดระบบ:เมื่อผู้ใช้งานเริ่มปิดวาล์ว (โดยทั่วไปคือการหมุน 90 องศา) ก้านวาล์วจะหมุนลูกบอลเพื่อให้รูภายในตั้งฉากกับทิศทางการไหล
กลไกการปิดผนึก:ในขั้นตอนสุดท้ายของการปิดสนิท วงแหวนรองรับด้านล่างมีบทบาทสำคัญอย่างยิ่ง แรงดันของตัวกลางเองจะดันลูกบอลลงไปด้านล่างเล็กน้อยจนชิดกับวงแหวนรองรับ แรงดันเชิงกลนี้ เมื่อรวมกับความยืดหยุ่นโดยธรรมชาติของวัสดุรองรับ (เช่น PTFE) จะสร้างซีลที่แน่นสนิทและปราศจากฟองอากาศ ยิ่งแรงดันในระบบสูงเท่าใด แรงดันที่ดันลูกบอลให้ชิดกับวงแหวนรองรับก็จะยิ่งมากขึ้นเท่านั้น ซึ่งจะช่วยเพิ่มประสิทธิภาพของซีล นี่เรียกว่าซีลแบบ "ช่วยด้วยแรงดัน"

1.3 การออกแบบก้านวาล์ว: เชื่อถือได้และป้องกันการรั่วซึม

ก้านของวาล์วลูกบอลแบบลอยตัวได้รับการออกแบบมาเพื่อความน่าเชื่อถือ ประกอบด้วยส่วนที่ผ่านการกลึงอย่างแม่นยำซึ่งพอดีกับร่องในลูกบอล ที่สำคัญคือ ก้านนี้ได้รับการออกแบบมาเพื่อใช้งานเพียงบางส่วนเท่านั้นหมุนและไม่ขยับขึ้นลง การออกแบบนี้ช่วยขจัดปัญหาการเคลื่อนที่ตามแนวแกนที่อาจทำให้ซีลแกนวาล์วสึกหรออย่างรวดเร็ว นอกจากนี้ มักมีการใช้การออกแบบ "ซีลแบบกลับด้าน" ที่ด้านล่างของแกนวาล์ว ซึ่งแรงดันของตัวกลางที่เพิ่มขึ้นจะบีบอัดซีลให้แน่นขึ้น ทำให้โอกาสที่แกนวาล์วจะรั่วมีน้อยมาก

บทที่ 2: ส่วนประกอบสำคัญและการเลือกใช้วัสดุ

ประสิทธิภาพและอายุการใช้งานของวาล์วลูกบอลลอยแบบใช้มือควบคุมนั้นขึ้นอยู่กับวัสดุที่ใช้ในการผลิตโดยตรง

2.1 ลูกบอล: หัวใจสำคัญของลิ้นหัวใจ

วัสดุ:โดยทั่วไปลูกบอลจะทำจากวัสดุที่แข็งแรงทนทาน เช่น สแตนเลส AISI 304 หรือ 316 เพื่อต้านทานการกัดกร่อน สำหรับการใช้งานที่ไม่ต้องการความทนทานสูงมากนัก อาจใช้ทองเหลืองชุบโครเมียมหรือเหล็กกล้าคาร์บอนแทนได้
การตกแต่งพื้นผิว:ลูกบอลมักจะชุบโครเมียมหรือเคลือบแข็งเพื่อให้ได้พื้นผิวที่เรียบ ทนทาน และมีแรงเสียดทานต่ำ ซึ่งเป็นสิ่งสำคัญสำหรับอายุการใช้งานที่ยาวนานของที่นั่ง

2.2 เบาะรองนั่ง: กุญแจสำคัญสู่การปิดผนึกที่แน่นสนิท

แหวนรองวาล์วถือเป็นส่วนประกอบที่สำคัญที่สุดในการปิดผนึก วาล์วสมัยใหม่ใช้โพลิเมอร์ขั้นสูงหลากหลายชนิด:

PTFE (โพลีเตตระฟลูออโรเอทิลีน):ถือเป็นมาตรฐานทองคำสำหรับการใช้งานส่วนใหญ่ มีคุณสมบัติทนทานต่อสารเคมีได้ดีเยี่ยม มีค่าสัมประสิทธิ์แรงเสียดทานต่ำมาก และสามารถปิดผนึกได้อย่างแน่นหนา ปราศจากฟองอากาศ รุ่นต่างๆ เช่น PTFE เสริมแรง (RPTFE) ให้ความแข็งแรงเชิงกลและทนทานต่อการคืบตัวได้ดีขึ้น
ไนลอนและเดฟลอน:วัสดุเหล่านี้มีความทนทานต่อการสึกหรอและความแข็งแรงเชิงกลที่ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับสารละลายข้นหรืออนุภาคของแข็งขนาดเล็ก
PEEK (โพลีอีเทอร์อีเทอร์คีโตน):พลาสติกวิศวกรรมประสิทธิภาพสูงที่สามารถทนต่ออุณหภูมิสูงและสารเคมีที่มีฤทธิ์กัดกร่อนสูงได้ จึงถูกนำไปใช้ในงานที่ต้องการความทนทานสูงสุด

2.3 แกน: การส่งแรงบิด

โดยทั่วไปแล้ว แกนวาล์วจะทำจากสแตนเลส (เช่น 17-4PH) เนื่องจากมีคุณสมบัติที่แข็งแรงและทนทานต่อการกัดกร่อน การขัดผิวให้เรียบอย่างเหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการป้องกันการสึกหรอของซีลแกนวาล์ว

2.4 ร่างกาย: โครงสร้างพื้นฐาน

การเลือกใช้วัสดุสำหรับตัวเรือนนั้นขึ้นอยู่กับความดัน อุณหภูมิ และความรุนแรงของการกัดกร่อนของตัวกลาง

วัสดุทั่วไป:เหล็กกล้าคาร์บอน (WCB), เหล็กกล้าไร้สนิม (CF8/304, CF8M/316), ทองเหลือง และเหล็กกล้าไร้สนิมดูเพล็กซ์ สำหรับสภาพแวดล้อมที่มีคลอไรด์สูง
การเชื่อมต่อปลายทาง:วาล์วมีให้เลือกทั้งแบบปลายเกลียว (NPT, BSP), ปลายหน้าแปลน (ANSI, DIN) หรือปลายเชื่อมแบบซ็อกเก็ต เพื่อให้เหมาะกับความต้องการของระบบท่อที่แตกต่างกัน

บทที่ 3: ข้อดีและข้อจำกัดของการออกแบบลูกบอลลอยตัว

3.1 ข้อดี: เหตุใดจึงควรเลือกใช้บอลวาล์วแบบลอยตัว?

ตราประทับคุณภาพเยี่ยม:ช่วยให้ปิดสนิทได้อย่างมั่นใจและป้องกันการรั่วซึม ซึ่งเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัยและความสมบูรณ์ของกระบวนการผลิต
ดีไซน์กะทัดรัดและเรียบง่าย:ด้วยการออกแบบที่เรียบง่าย ทำให้มีน้ำหนักเบา ประหยัดค่าใช้จ่าย ติดตั้งและบำรุงรักษาได้ง่าย
การใช้งานอย่างรวดเร็ว:เพียงแค่หมุน 90 องศา ก็สามารถเปิดและปิดได้อย่างรวดเร็ว
แรงบิดต่ำและใช้งานง่าย:คุณสมบัติการหล่อลื่นในตัวของซีล PTFE ช่วยให้การทำงานราบรื่นโดยใช้แรงคนน้อยที่สุด
ความสามารถในการเชื่อมต่อหลายพอร์ต:แม้ว่าวาล์วแบบสองชิ้นจะเป็นที่นิยม แต่การออกแบบแบบสามชิ้นและการกำหนดค่าแบบสามทาง (L-port, T-port) ให้ความยืดหยุ่นในการเปลี่ยนทิศทางหรือผสมการไหลได้ดียิ่งขึ้น
การบำรุงรักษาขั้นต่ำ:เนื่องจากไม่มีกลไกภายในที่ซับซ้อนและมีการซีลแกนวาล์วที่แข็งแรง วาล์วเหล่านี้จึงต้องการการบำรุงรักษาเพียงเล็กน้อย
ตัวเลือกแบบเต็มรูปแบบ:ช่วยให้การไหลเป็นไปอย่างราบรื่นโดยไม่มีสิ่งกีดขวาง ส่งผลให้แรงดันตกคร่อมต่ำมาก เหมาะอย่างยิ่งสำหรับของเหลวที่มีความหนืดสูงหรือการทำความสะอาดท่อด้วยลูกบอลทำความสะอาด (pigging)

3.2 ข้อจำกัด: เมื่อใดควรพิจารณาทางเลือกอื่น

ข้อจำกัดด้านแรงดันและขนาด:การออกแบบแบบลอยตัวหมายความว่าลูกบอลถูกแขวนไว้ด้วยที่นั่ง ในการใช้งานที่มีแรงดันสูงมากหรือขนาดเส้นผ่านศูนย์กลางใหญ่ (เช่น ใหญ่กว่า 16 นิ้ว ในท่อ Class 150) แรงที่กระทำต่อที่นั่งอาจมากเกินไป ทำให้เกิดแรงบิดในการทำงานสูงและอาจทำให้ที่นั่งเสียหายได้ ในกรณีเหล่านี้...วาล์วบอลแบบติดตั้งบนแกนหมุนเป็นที่นิยมมากกว่า
จำกัดเฉพาะบริการเปิด/ปิด:วาล์วบอลลอยมาตรฐานไม่ได้ออกแบบมาเพื่อควบคุมการไหลหรือการบีบตัวอย่างแม่นยำ การใช้งานในสถานะเปิดบางส่วนเป็นเวลานานอาจทำให้เกิดโพรงอากาศ การกัดเซาะ และการสึกหรอของที่นั่งวาล์วก่อนกำหนด สำหรับการใช้งานควบคุม ควรใช้...วาล์วบอลแบบร่องตัววีเป็นตัวเลือกที่ถูกต้อง

บทที่ 4: การประยุกต์ใช้ในอุตสาหกรรมต่างๆ

วาล์วลูกบอลลอยแบบแมนนวลมีความอเนกประสงค์ ทำให้เหมาะสำหรับอุตสาหกรรมหลากหลายประเภท:

น้ำมันและก๊าซ:ใช้ในงานต้นน้ำและกลางน้ำสำหรับท่อส่งน้ำมันดิบ ก๊าซเชื้อเพลิง และน้ำ ที่ต้องการการปิดผนึกอย่างแน่นหนา
เคมีและปิโตรเคมี:สามารถทนต่อกรด ด่าง และตัวทำละลายได้หลากหลายชนิด ด้วยคุณสมบัติทนทานต่อสารเคมีของวัสดุ PTFE และโครงสร้างสแตนเลส
น้ำและน้ำเสีย:เหมาะอย่างยิ่งสำหรับการจ่ายน้ำดื่ม โรงบำบัดน้ำ และการจัดการน้ำเสีย เนื่องจากทนทานต่อการกัดกร่อนและสามารถใช้งานได้เต็มประสิทธิภาพ
การผลิตไฟฟ้า:พบได้ในระบบน้ำหล่อเย็น ท่อส่งน้ำป้อน และบริการเสริมต่างๆ ในโรงไฟฟ้าทั้งแบบดั้งเดิมและแบบนิวเคลียร์
ยาและอาหารและเครื่องดื่ม:การออกแบบที่ถูกสุขอนามัยด้วยพื้นผิวภายในที่ขัดเงาและเป็นไปตามมาตรฐาน FDA/USP Class VI ถูกนำมาใช้สำหรับการถ่ายโอนของเหลวอย่างถูกสุขอนามัย
ระบบปรับอากาศ:ใช้ในวงจรน้ำร้อนและน้ำเย็นเพื่อวัตถุประสงค์ในการแยกส่วน

บทที่ 5: คู่มือการเลือก: วิธีเลือกวาล์วที่เหมาะสม

การเลือกวาล์วบอลลอยแบบแมนนวลที่ถูกต้องนั้นมีความสำคัญอย่างยิ่งต่อประสิทธิภาพและความปลอดภัยของระบบ โปรดพิจารณาปัจจัยเหล่านี้:

ปานกลาง:ของเหลวที่กำลังควบคุมอยู่นั้นคืออะไร? พิจารณาถึงองค์ประกอบทางเคมี อุณหภูมิ และว่ามีสารกัดกร่อนหรือของแข็งปนอยู่หรือไม่
ระดับแรงดันและอุณหภูมิที่ยอมรับได้:ตรวจสอบให้แน่ใจว่าระดับแรงดัน (เช่น ANSI 150, 300) และช่วงอุณหภูมิของวาล์วเหมาะสมกับสภาวะการทำงานของระบบของคุณ
ความเข้ากันได้ของวัสดุ:ควรเลือกวัสดุของตัวคาราวาน ลูกบอล ที่นั่ง และก้านคาราวานให้เหมาะสมกับตัวคาราวาน เพื่อป้องกันการกัดกร่อนและการเสื่อมสภาพ
สิ้นสุดการเชื่อมต่อ:เลือกเกลียว (NPT/BSP), หน้าแปลน หรือการเชื่อมแบบซ็อกเก็ตตามระบบท่อของคุณ
ประเภทรูเจาะ:
- พอร์ตเต็ม (รูเต็ม):ขนาดเส้นผ่านศูนย์กลางภายในตรงกับขนาดเส้นผ่านศูนย์กลางภายในของท่อ เหมาะสำหรับงานที่มีแรงดันตกน้อย ของเหลวที่มีความหนืดสูง หรือกรณีที่จำเป็นต้องใช้ลูกบอลทำความสะอาดท่อ (pipeline pigging)
- ช่องต่อลดขนาด (รูเจาะลดขนาด):ขนาดเส้นผ่านศูนย์กลางภายในเล็กกว่าขนาดเส้นผ่านศูนย์กลางภายในของท่อหนึ่งขนาด นี่เป็นตัวเลือกที่ประหยัดและกะทัดรัดสำหรับการใช้งานทั่วไปที่ยอมรับการลดลงของแรงดันเล็กน้อยได้
ดีไซน์ป้องกันไฟไหม้:สำหรับงานที่เกี่ยวข้องกับความเสี่ยงต่อการเกิดอัคคีภัย ควรเลือกใช้วาล์วที่ได้มาตรฐาน API 607/API 6FA ซึ่งจะช่วยให้มั่นใจได้ว่าวาล์วยังคงรักษาการปิดผนึกได้แม้ว่าซีลอ่อนจะถูกทำลายจากไฟไหม้ก็ตาม
ดีไซน์ป้องกันไฟฟ้าสถิต:เพื่อป้องกันการสะสมของไฟฟ้าสถิตจากการไหลของไฮโดรคาร์บอน วาล์วสามารถติดตั้งกลไกสปริงที่ช่วยให้เกิดความต่อเนื่องทางไฟฟ้าKระหว่างลูกบอล ก้าน และตัววาล์ว

บทที่ 6: แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง การใช้งาน และการบำรุงรักษา

วิธีการติดตั้ง:โดยทั่วไปแล้ววาล์วเหล่านี้จะเป็นแบบสองทิศทาง แต่ขอแนะนำให้ติดตั้งโดยให้ก้านวาล์วอยู่ในแนวนอน การติดตั้งโดยให้ก้านวาล์วอยู่ในแนวตั้ง โดยเฉพาะอย่างยิ่งในขนาดที่ใหญ่ขึ้น อาจทำให้เกิดแรงกดที่ไม่สม่ำเสมอต่อก้านวาล์วและที่นั่งวาล์ว ตรวจสอบให้แน่ใจว่าท่อสะอาดก่อนการติดตั้งเพื่อป้องกันความเสียหายจากเศษสิ่งสกปรก
การดำเนินการ:ใช้งานวาล์วอย่างนุ่มนวลและอย่าใช้แรงมากเกินไป วาล์วควรอยู่ในตำแหน่งเปิดสุดหรือปิดสุดเท่านั้น หลีกเลี่ยงการใช้เป็นวาล์วควบคุม
การซ่อมบำรุง:การออกแบบตัวเรือนแบบสามชิ้นเป็นข้อได้เปรียบที่สำคัญอย่างยิ่ง ช่วยให้สามารถถอดออกจากท่อเพื่อตรวจสอบหรือเปลี่ยนที่นั่งได้ง่ายโดยไม่ต้องรบกวนระบบท่อ ซึ่งช่วยลดเวลาหยุดซ่อมบำรุงได้อย่างมาก

บทสรุป

วาล์วลูกบอลลอยแบบแมนนวลเป็นผลงานชิ้นเอกของวิศวกรรมเชิงปฏิบัติ หลักการทำงานของลูกบอลลอยที่เรียบง่ายแต่มีประสิทธิภาพสูง ผสานกับวิทยาศาสตร์วัสดุขั้นสูง ทำให้วาล์วชนิดนี้กลายเป็นหัวใจสำคัญของระบบควบคุมของเหลวทั่วโลก ด้วยการทำความเข้าใจรายละเอียดการออกแบบ ข้อดี ข้อจำกัด และแนวทางการใช้งานที่เหมาะสม วิศวกรและช่างเทคนิคสามารถตัดสินใจได้อย่างชาญฉลาด เพื่อให้มั่นใจได้ถึงความน่าเชื่อถือ ความปลอดภัย และประสิทธิภาพของระบบในระยะยาว ไม่ว่าจะเป็นในโรงงานเคมี โรงบำบัดน้ำ หรือแท่นขุดเจาะนอกชายฝั่ง วาล์วอเนกประสงค์นี้ยังคงพิสูจน์คุณค่าของมันในฐานะโซลูชันที่เชื่อถือได้และมีประสิทธิภาพสำหรับงานแยกส่วนที่สำคัญ

คู่มือฉบับสมบูรณ์เกี่ยวกับวาล์วบอลลอยแบบแมนนวล: การออกแบบ การใช้งาน และการเลือกใช้

บทนำ: อุปกรณ์สำคัญในระบบท่อสมัยใหม่

ในโลกอันกว้างใหญ่และซับซ้อนของการควบคุมของเหลวในอุตสาหกรรม มีส่วนประกอบไม่กี่ชิ้นที่มีความสำคัญและพบเห็นได้ทั่วไปเท่ากับวาล์วลูกบอล ในบรรดาส่วนประกอบเหล่านั้น วาล์วลูกบอลแบบลอยตัวด้วยมือโดดเด่นในฐานะโซลูชันพื้นฐานและเชื่อถือได้สูงสำหรับการใช้งานแบบเปิด/ปิด นับตั้งแต่มีการใช้งานอย่างแพร่หลายในทศวรรษ 1950 วาล์วประเภทนี้ได้พัฒนาไปสู่หมวดหมู่หลักที่ได้รับการยกย่องในด้านความเรียบง่าย ประสิทธิภาพ และความอเนกประสงค์ การทำงานโดยการหมุนด้ามจับหรือล้อหมุนเพียงหนึ่งในสี่รอบอย่างง่ายๆ จะให้การแสดงสถานะที่มองเห็นได้อย่างชัดเจน—เปิดหรือปิด คู่มือฉบับนี้จะเจาะลึกถึงวาล์วลูกบอลแบบลอยตัวด้วยมือ สำรวจการทำงานภายใน วัสดุ ข้อดี การใช้งาน และเกณฑ์การเลือกที่สำคัญ เพื่อช่วยให้คุณเข้าใจว่าทำไมจึงยังคงเป็นตัวเลือกที่วิศวกรในอุตสาหกรรมต่างๆ นิยมใช้

บทที่ 1: ทำความเข้าใจหลักการออกแบบและการทำงานพื้นฐาน

1.1 วาล์วบอลลอยแบบแมนนวลคืออะไร?
วาล์วบอลลอยแบบแมนนวลเป็นวาล์วแบบหมุน 90 องศาชนิดหนึ่งที่ใช้ลูกบอลกลวงมีรูพรุนและหมุนได้เพื่อควบคุมการไหลของของเหลว การออกแบบแบบ "ลอยตัว" เป็นจุดเด่นที่สำคัญ ในรูปแบบนี้ ลูกบอลไม่ได้ยึดติดกับก้านอย่างแน่นหนา แต่จะลอยตัวได้เล็กน้อยระหว่างวงแหวนรองรับที่ยืดหยุ่นได้สองวง

1.2 กลไก "ลอยตัว": เจาะลึกรายละเอียดเพิ่มเติม
ความมหัศจรรย์ของความสามารถในการปิดผนึกนั้นอยู่ที่การทำงานแบบลอยตัวนี้ ต่อไปนี้คือคำอธิบายทีละขั้นตอนของกลไก:

ตำแหน่งงานว่าง:เมื่อหมุนวงล้อหรือคันโยกเพื่อเปิดวาล์ว รู (ช่อง) ของลูกบอลจะตรงกับทางเข้าและทางออกของวาล์วอย่างสมบูรณ์ ทำให้เกิดทางเดินของไหลที่ตรงและไม่มีสิ่งกีดขวาง ซึ่งช่วยลดการสูญเสียแรงดันให้น้อยที่สุด
เริ่มดำเนินการปิดระบบ:เมื่อผู้ใช้งานเริ่มปิดวาล์ว (โดยทั่วไปคือการหมุน 90 องศา) ก้านวาล์วจะหมุนลูกบอลเพื่อให้รูภายในตั้งฉากกับทิศทางการไหล
กลไกการปิดผนึก:ในขั้นตอนสุดท้ายของการปิดสนิท วงแหวนรองรับด้านล่างมีบทบาทสำคัญอย่างยิ่ง แรงดันของตัวกลางเองจะดันลูกบอลลงไปด้านล่างเล็กน้อยจนชิดกับวงแหวนรองรับ แรงดันเชิงกลนี้ เมื่อรวมกับความยืดหยุ่นโดยธรรมชาติของวัสดุรองรับ (เช่น PTFE) จะสร้างซีลที่แน่นสนิทและปราศจากฟองอากาศ ยิ่งแรงดันในระบบสูงเท่าใด แรงดันที่ดันลูกบอลให้ชิดกับวงแหวนรองรับก็จะยิ่งมากขึ้นเท่านั้น ซึ่งจะช่วยเพิ่มประสิทธิภาพของซีล นี่เรียกว่าซีลแบบ "ช่วยด้วยแรงดัน"

1.3 การออกแบบก้านวาล์ว: เชื่อถือได้และป้องกันการรั่วซึม
ก้านของวาล์วลูกบอลแบบลอยตัวได้รับการออกแบบมาเพื่อความน่าเชื่อถือ ประกอบด้วยส่วนที่ผ่านการกลึงอย่างแม่นยำซึ่งพอดีกับร่องในลูกบอล ที่สำคัญคือ ก้านนี้ได้รับการออกแบบมาเพื่อใช้งานเพียงบางส่วนเท่านั้นหมุนและไม่ขยับขึ้นลง การออกแบบนี้ช่วยขจัดปัญหาการเคลื่อนที่ตามแนวแกนที่อาจทำให้ซีลแกนวาล์วสึกหรออย่างรวดเร็ว นอกจากนี้ มักมีการใช้การออกแบบ "ซีลแบบกลับด้าน" ที่ด้านล่างของแกนวาล์ว ซึ่งแรงดันของตัวกลางที่เพิ่มขึ้นจะบีบอัดซีลให้แน่นขึ้น ทำให้โอกาสที่แกนวาล์วจะรั่วมีน้อยมาก

บทที่ 2: ส่วนประกอบสำคัญและการเลือกใช้วัสดุ

2.1 ลูกบอล: หัวใจสำคัญของลิ้นหัวใจ

วัสดุ:โดยทั่วไปลูกบอลจะทำจากวัสดุที่แข็งแรงทนทาน เช่น สแตนเลส AISI 304 หรือ 316 เพื่อต้านทานการกัดกร่อน สำหรับการใช้งานที่ไม่ต้องการความทนทานสูงมากนัก อาจใช้ทองเหลืองชุบโครเมียมหรือเหล็กกล้าคาร์บอนแทนได้
การตกแต่งพื้นผิว:ลูกบอลมักจะชุบโครเมียมหรือเคลือบแข็งเพื่อให้ได้พื้นผิวที่เรียบ ทนทาน และมีแรงเสียดทานต่ำ ซึ่งเป็นสิ่งสำคัญสำหรับอายุการใช้งานที่ยาวนานของที่นั่ง

2.2 เบาะรองนั่ง: กุญแจสำคัญสู่การปิดผนึกที่แน่นสนิท
แหวนรองวาล์วถือเป็นส่วนประกอบที่สำคัญที่สุดในการปิดผนึก วาล์วสมัยใหม่ใช้โพลิเมอร์ขั้นสูงหลากหลายชนิด:

PTFE (โพลีเตตระฟลูออโรเอทิลีน):ถือเป็นมาตรฐานทองคำสำหรับการใช้งานส่วนใหญ่ มีคุณสมบัติทนทานต่อสารเคมีได้ดีเยี่ยม มีค่าสัมประสิทธิ์แรงเสียดทานต่ำมาก และสามารถปิดผนึกได้อย่างแน่นหนา ปราศจากฟองอากาศ รุ่นต่างๆ เช่น PTFE เสริมแรง (RPTFE) ให้ความแข็งแรงเชิงกลและทนทานต่อการคืบตัวได้ดีขึ้น
ไนลอนและเดฟลอน:วัสดุเหล่านี้มีความทนทานต่อการสึกหรอและความแข็งแรงเชิงกลที่ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับสารละลายข้นหรืออนุภาคของแข็งขนาดเล็ก
PEEK (โพลีอีเทอร์อีเทอร์คีโตน):พลาสติกวิศวกรรมประสิทธิภาพสูงที่สามารถทนต่ออุณหภูมิสูงและสารเคมีที่มีฤทธิ์กัดกร่อนสูงได้ จึงถูกนำไปใช้ในงานที่ต้องการความทนทานสูงสุด

2.3 แกน: การส่งแรงบิด
โดยทั่วไปแล้ว แกนวาล์วจะทำจากสแตนเลส (เช่น 17-4PH) เนื่องจากมีคุณสมบัติที่แข็งแรงและทนทานต่อการกัดกร่อน การขัดผิวให้เรียบอย่างเหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการป้องกันการสึกหรอของซีลแกนวาล์ว

2.4 ร่างกาย: โครงสร้างพื้นฐาน
การเลือกใช้วัสดุสำหรับตัวเรือนนั้นขึ้นอยู่กับความดัน อุณหภูมิ และความรุนแรงของการกัดกร่อนของตัวกลาง

วัสดุทั่วไป:เหล็กกล้าคาร์บอน (WCB), เหล็กกล้าไร้สนิม (CF8/304, CF8M/316), ทองเหลือง และเหล็กกล้าไร้สนิมดูเพล็กซ์ สำหรับสภาพแวดล้อมที่มีคลอไรด์สูง
การเชื่อมต่อปลายทาง:วาล์วมีให้เลือกทั้งแบบปลายเกลียว (NPT, BSP), ปลายหน้าแปลน (ANSI, DIN) หรือปลายเชื่อมแบบซ็อกเก็ต เพื่อให้เหมาะกับความต้องการของระบบท่อที่แตกต่างกัน
